Warum 3D-gedruckte Masterformen die PDMS-Mikroformung revolutionieren

Wenn Sie schon einmal mit PDMS (Polydimethylsiloxan) gearbeitet haben, wissen Sie bereits, dass es eines der vielseitigsten Materialien in der Mikrofluidik und beim Prototyping medizinischer Geräte ist – biokompatibel, optisch klar, flexibel und in der Lage, bemerkenswert enge Toleranzen einzuhalten. Was sich in letzter Zeit geändert hat, ist nicht das Silikon selbst, sondern die Form, in die es gegossen wird.

Herkömmliche PDMS-Werkzeugfertigung – ob aus bearbeitetem Metall, auf Wafern basierende Fotolithografie oder spritzgegossene Einsätze – war schon immer mit einem Kompromiss verbunden: Je feiner die Struktur, desto langsamer und teurer die Werkzeugherstellung. Für Teams, die an Mikrofluidikkanälen, mikrostrukturierten Oberflächen oder Mikronadelarrays arbeiten, kann dieser Kompromiss ein Projekt um Wochen verzögern, bevor auch nur ein einziges Teil gegossen wird.

Der hochpräzise 3D-Druck schließt diese Lücke.

Die „Projection Micro Stereolithography“ (PµSL)-Technologie von BMF ermöglicht die Herstellung von Vorlagen mit Strukturen von nur 10 bis 50 Mikrometern und Toleranzen im Bereich von 10 bis 25 Mikrometern. Das ist präzise genug, um genau jene Geometrie zu erzielen, für die das PDMS-Formverfahren von vornherein geschätzt wird – und zwar ohne die Vorlaufzeiten und NRE-Kosten herkömmlicher Werkzeugfertigung.

In der Praxis bedeutet das, dass ein Konstruktionsteam noch am selben Tag von der CAD-Datei zu einem gedruckten Master-Muster gelangen, PDMS darauf gießen und ein echtes Bauteil begutachten kann, noch bevor eine Maschinenwerkstatt ein Angebot fertiggestellt hätte. Bei Projekten, bei denen sich der Funktionsumfang noch weiterentwickelt – Geometrie der Mikronadeln, Kanalbreite, Vertiefungstiefe –, verwandelt diese Geschwindigkeit die Werkzeugfertigung von einem Engpass in ein Konstruktionswerkzeug, mit dem man frei iterieren kann.

Ein typisches Beispiel: Mikronadeln

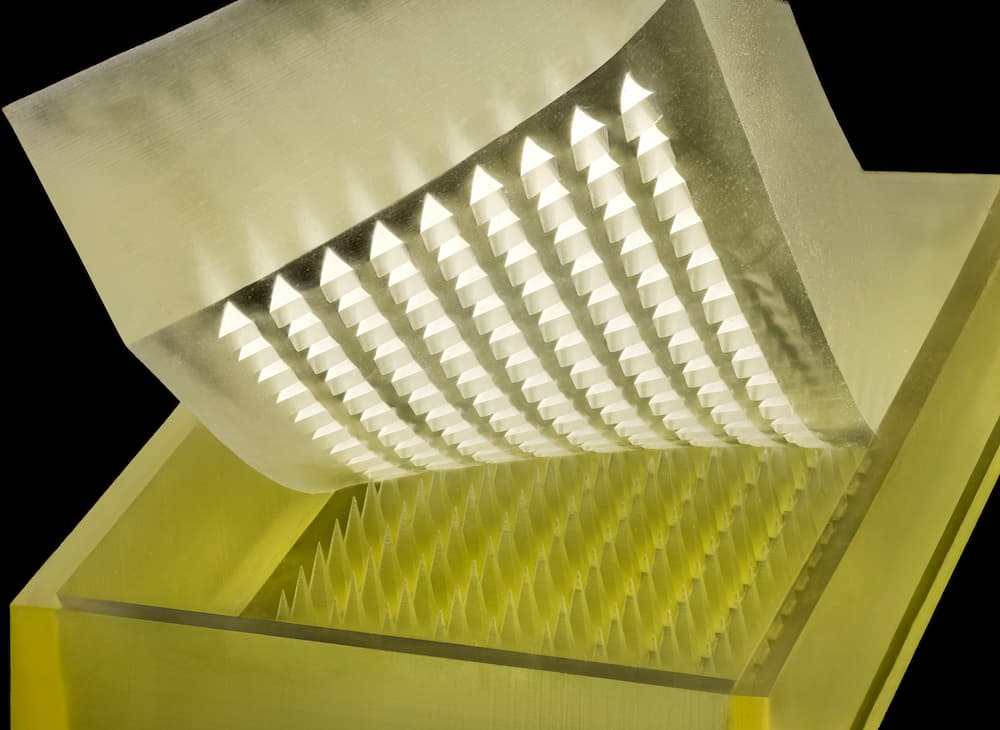

Mikronadel-Arrays sind ein gutes Beispiel dafür, warum dies von Bedeutung ist. Die Strukturen sind klein, dicht angeordnet und vertragen keinerlei Toleranzsumme – genau das Profil, bei dem bearbeitete Werkzeuge an ihre Grenzen stoßen und bei dem die Photolithografie für alles, was über ein festgelegtes Design hinausgeht, teuer und langsam wird. Gedruckte Mastervorlagen ermöglichen es Forschern und Geräteentwicklern, die Nadelhöhe, die Schärfe der Spitzen und die Array-Dichte über einen gesamten Durchlauf hinweg konsistent zu halten und das Design zwischen den Durchläufen anzupassen, ohne die Werkzeuge neu einrichten zu müssen.

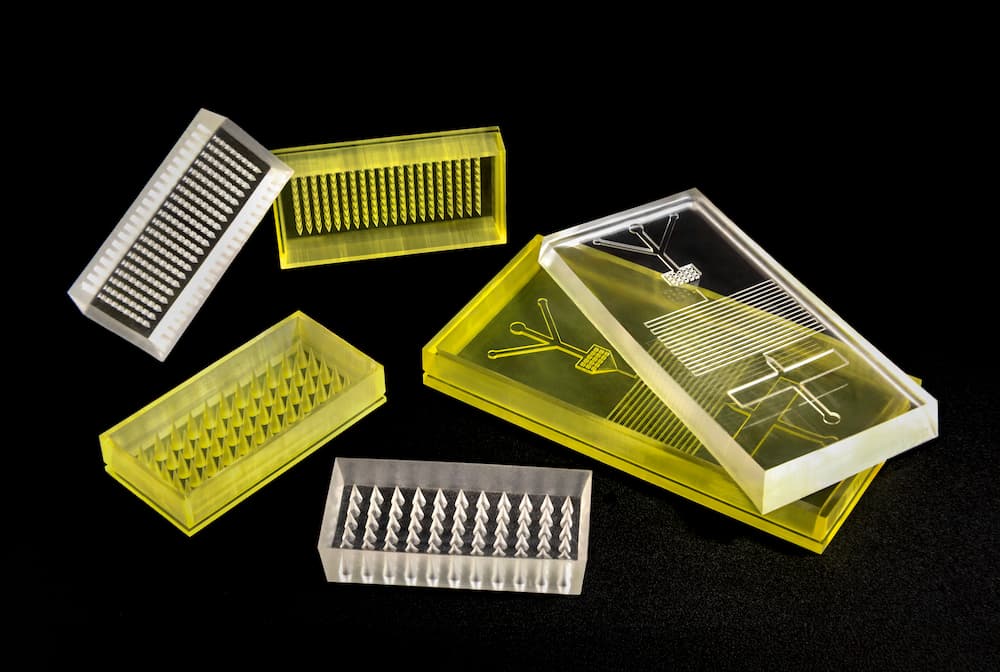

Die gleiche Logik gilt auch für mikrofluidische Chips, mikrostrukturierte Oberflächen für die Zellkultur und andere PDMS-Bauteile mit hoher Strukturdichte, bei denen nicht die Bauteilgröße, sondern die feine Geometrie die eigentliche technische Herausforderung darstellt.

Nicht jede 3D-druckbare Geometrie lässt sich sauber gießen und aus der Form lösen, und hier kommt es ebenso sehr auf die Wahl des Materials und des Verfahrens an wie auf die Druckauflösung:

• Die Konstruktionsauslegung ist bereits in der frühen Phase entscheidend.Nach oben gerichtete Flächen weisen die beste Oberflächenqualität auf; Hinterschneidungen und gerade, senkrechte Wände lassen sich nach dem Aushärten des Silikons nur schwer sauber lösen. Ein kleiner, in die Konstruktion integrierter Entformungswinkel zahlt sich beim Entformen aus.
• Die Oberflächenbeschaffenheit bestimmt die Entformung. Dünnere Druckschichten verringern die Haftung von PDMS an der Form und erleichtern so das Entnehmen der Teile – was besonders bei filigranen Strukturen mit hohem Seitenverhältnis, wie beispielsweise Nadelspitzen, wichtig ist.
• Eine vollständige Aushärtung ist unabdingbar.Nicht reagiertes Harz, das auf der Oberfläche des Meistermodells zurückbleibt, kann beim Gießen in das Silikon auslaugen und so die Aushärtung hemmen – was zu einem klebrigen, unbrauchbaren Teil führt. Eine gründliche Reinigung und ein ordnungsgemäßer Nachhärtungsschritt sind keine optionalen letzten Feinarbeiten; sie machen den Unterschied zwischen einer Form, die einmal funktioniert, und einer, die Dutzende von Gießzyklen übersteht.

Das ist alles nichts Außergewöhnliches – es ist dieselbe Sorgfalt, die jeder gute Formungsprozess erfordert. Der Unterschied liegt in der Geschwindigkeit, mit der man überhaupt erst zu einem validierten Vorformling gelangt.

Für Teams, die mit PDMS an mikrofluidischen Bauelementen, medizinischen Komponenten oder Mikronadel-Arrays arbeiten, war bisher selten das Silikon das Problem – vielmehr ging es darum, wie schnell und wie präzise man eine Vorform in den Prozess einbringen kann. Der mikropräzise 3D-Druck ersetzt nicht die Kunst des PDMS-Formens; er beseitigt vielmehr die Verzögerung durch den Werkzeugbau, die viele vielversprechende Entwürfe bisher auf dem Whiteboard stecken ließ.
